A1020 Floppy

Baustelle

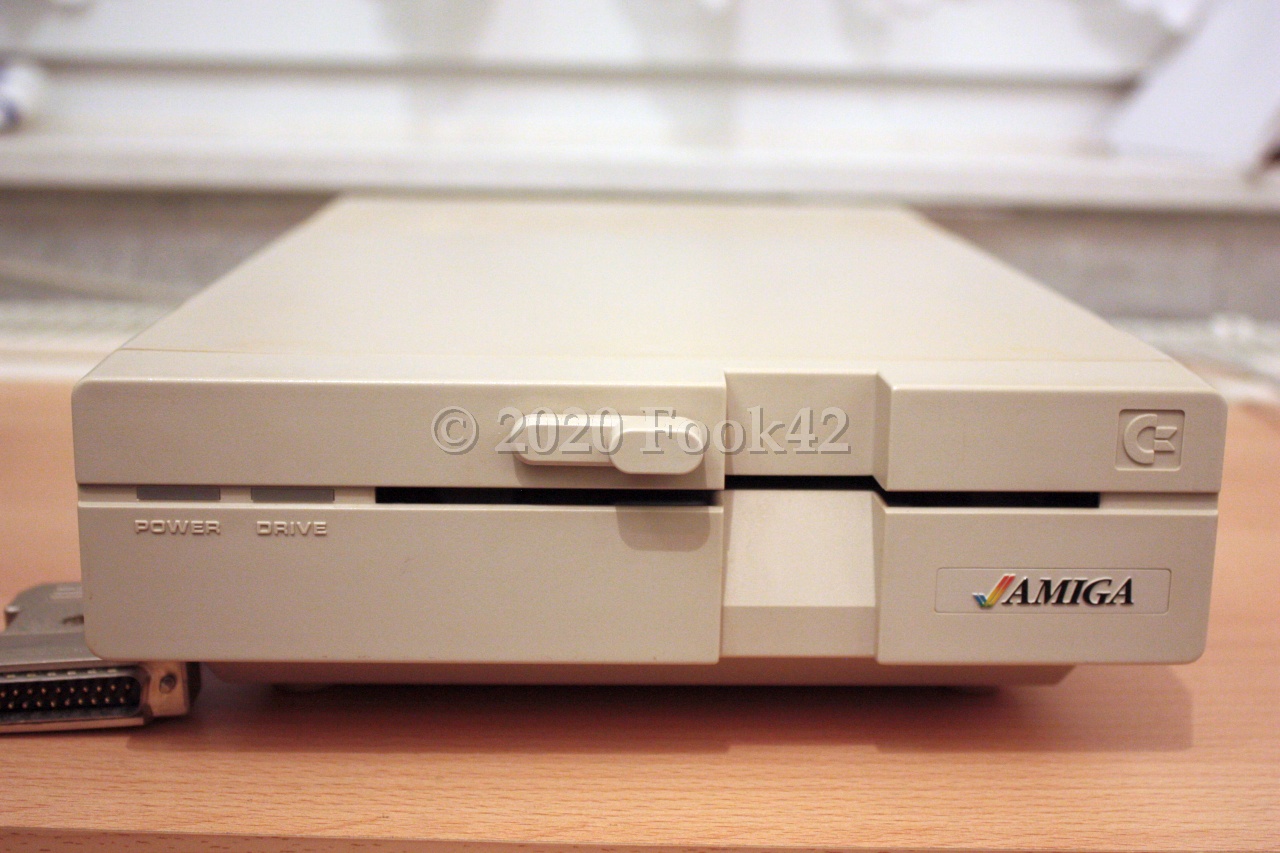

Amiga A1020 - DD Diskettenlaufwerk 5.25"

Original Zubehör für Amiga 1000 : externes Diskettenlaufwerk A1020

  • 40 Track-only
  • Nur als 110V Variante.
  • Oft im Bundle mit PC-Emulator „Transformer“.
  • Verkauft auch als „StarDrive“
  • kein Disk-Change Signal → benötigt „DiskChange“-Tool
  • Gehäuse ist sehr ähnlich zu Commodore 1571, aber nicht austauschbar.

Besonderheit im Vergleich zur 1571:

  • LEDs : rot (Power) / rot (Zugriff)
  • komplett anderer interner Aufbau.
geeignet fürRev.
alle Amigasx.x

Mountlist

Ein Mountlist-Eintrag (oder ein DOSDrivers-Element) wird benötigt, da das Laufwerk vom AmigaOS nicht als „normales“ Floppy erkannt wird.

Hier Beispiele für die Mountlist:

  • als Amiga-Laufwerk (Achtung: nur 440KB ! 40 Tracks)
DF2:    Device          = trackdisk.device
        Flags           = 1      /* OpenDevice() flags */
        Unit            = 2      /* unit number where drive is attached to */
        Surfaces        = 2
        BlocksPerTrack  = 11
        Reserved        = 2
        LowCyl          = 0
        HighCyl         = 39
        Buffers         = 20     /* number of blocks */
        BufMemType      = 1      /* 1 = public */
        StackSize       = 4096
        Priority        = 5      /* filesystem task pri */
  • als PC-Laufwerk (mit CrossDos) zum Lesen von 5.25"-MSDOS-Disketten
PC2:    Device          = mfm.device
        FileSystem      = L:CrossDOSFileSystem
        Flags           = 1      /* OpenDevice() flags */
        Unit            = 2      /* unit number where drive is attached to */
        Surfaces        = 2
        SectorsPerTrack = 9
        SectorSize      = 512
        Reserved        = 1
        Interleave      = 0
        LowCyl          = 0
        HighCyl         = 39
        Buffers         = 5      /* number of blocks */
        BufMemType      = 1      /* 1 = public */
        StackSize       = 600
        Priority        = 10     /* filesystem task pri */
        GlobVec         = -1
        DosType         = 0x4D534400

Interna

Netzteil

Typ: TDK A530 (110V)

in: 100/115V a-c 1.0A MAX 50/60 Hz out: +5V 1.0A out: +12V 1.2A

Laufwerk

Typ: ALPS DFC222A

5.25" DD Laufwerk 40-Track

Logikplatine

Commodore Nummer: 327187-01 Rev A

besitzt separaten Anschluss für +5V Versorgungsspannung

Umbau vorgeschlagen für Anschluss an Amiga 500 (Brücke zwischen +5V intern/extern). → siehe Link zu TechTop 1988/20.
